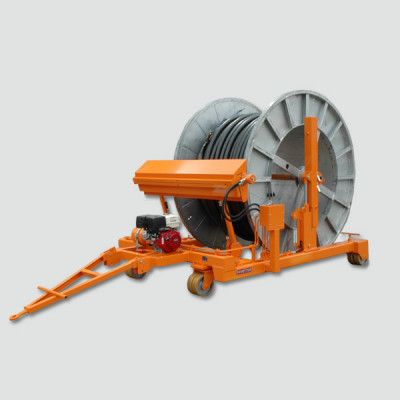

331700 KTU 10 FA Устройство перемотки кабеля VETTER

Характеристики
    Грузоподъемность до 10 тонн
    Диаметр барабанов D 1000-3300 мм
    Два колеса поворотных и два стационарных, с полиуретановым покрытием и стояночным тормозом
    Максимальная скорость транспортировки до 6 км/час
    Макс. d барабана 3300 мм
    Мин. d барабана 1000 мм
    Ширина внутренняя 1915 мм
    Ширина наибольшая 2240 мм
    Длина полная 2670 мм
    Высота полная 1715 мм
    Длина тягового хомута 1640 мм
    Длина барабанной оси 2088 мм
    Грузоподъемность барабанной оси:
    - 5,5 т при ширине барабана 1300 мм
    - 7,7 т при ширине барабана 1400 мм
    - 10,0 т при ширине барабана 1450 мм
    Цвет синий RAL 5010
    Вес без нагрузки 570 кг
    Габаритные размеры 1940/2220/2670 мм
    Без барабанного привода (доступны как аксессуары)

Описание:
    Система намотки кабеля, типа KTU имеет простую автоматизацию и модульную конструкцию
    Имеется стационарная и портативная версии в трех размерах, каждая для барабанов до 10 тонн
    Каждая версия может выполнять функции размотки, намотки и/или перемотки кабеля
    Комбинация из двух устройств позволяют полностью скомплектовать линию по отмотке кабеля на заводе
    Между устройствами могут быть размещены измерители длины и другие контрольные приборы

Комплект поставки VETTER KTU 10 FA 331700:
    Передвижная установка для намотки кабеля в барабанах на мобильном шасси, оборудована парой ведомых и парой направляющих колес со стояночным тормозом
    Гидравлическая система подъема – опускания барабана
    2 двойных рулевых колеса 250х80 мм
    2 двойных задних колеса 250х80 мм
    Цвет синий RAL 5010
    Без электрического или гидравлического привода (доступны как аксессуары)

Для полноценной работы устройства, производитель рекомендует приобрести аксессуары:

    350530 VETTER TSK 8917 Ось тросового барабана вращающаяся, стальная труба D 89x17x2088 - 1 шт.
    315460 VETTER ZKO 90 Фиксирующий конус, литая сталь, для осей D 89-90, шаги 140/130/125/105/100 - 2 шт.
    333254 VETTER TEH 534 Привод кабельного барабана электро-мех., 1,5 kW, для KTU 10 ST/FA/LH - 1 шт.
    350860 VETTER STB 400 Дисковые тормоза кабельного барабана - 1 шт.

Дополнительное оборудование:
    Электрогидравлический подъем барабана для быстрого и легкого выполнения операций
    Торможение размоточной машины может выполняться механически за счет дискового тормоза
    Существуют различные приспособления для точного измерения длины кабеля. Они монтируются на каретке. Раскладка кабеля в слоях происходит за счет движения каретки вперед - назад
    Дополнительный счетчик времени автоматически выключает привод после отмотки необходимой длины кабеля
    Приводы барабана для намоточных машин с бесступенчатым плавным вращением обеспечивают скорость до 60 м/мин и усилие тяжения до 5 кН. Передача усилия осуществляется двумя подпружиненными резиновыми цилиндрами, которые запрессованы на дисках
